蝶阀的核心工作原理是：执行机构或手动装置向阀轴施加转矩，阀轴带动圆盘形阀板旋转；阀板角度改变后，流道的有效面积和阻力随之变化。阀板转到关闭位置时，阀板密封圈与阀体阀座形成接触密封；转向开启位置时，介质从阀板两侧通过。
多数蝶阀属于角行程阀门，常以约90°行程完成全关到全开。实际机械限位、有效调节区间和阀位定义应以对应产品图样及说明书为准，不能把“90°”理解成所有产品在任何工况下都完全相同。
蝶阀并不是“阀板平行于流向后就没有阻力”。即使全开，阀板和阀轴仍位于流道中，会产生局部收缩、尾流和永久压力损失。选型时还必须同时判断密封结构、介质流向、压差、温度、流速、泄漏要求和执行机构能力。
典型蝶阀由以下部分组成：
| 部件 | 主要作用 | 选型时应关注 |
|---|---|---|
| 阀体 | 承受管道压力并与管道连接 | 材料、壁厚、法兰或对夹尺寸、压力温度额定值 |
| 阀板 | 旋转以切断或调节流量 | 形状、材料、强度、流阻和耐冲蚀性 |
| 阀轴 | 传递执行机构转矩 | 一体轴或分体轴、材料、连接强度、抗弯刚度 |
| 阀座和密封圈 | 在关闭位置形成密封 | 弹性体、聚合物或金属，温度、介质兼容性、可更换性 |
| 轴承和填料 | 支承阀轴并限制外漏 | 摩擦、温度、逸散性泄漏和维护要求 |
| 执行机构 | 提供启闭或调节所需转矩 | 手柄、蜗轮、气动、电动、液动，安全系数和失效位置 |
| 限位与附件 | 控制行程并提供反馈或联锁 | 定位器、限位开关、电磁阀、手轮、锁定装置 |
执行机构向阀轴施加转矩，阀板离开阀座并逐渐转向流向。随着开度增加，有效流通面积通常增大，阀门阻力减小，系统流量在可用压差作用下增加。
流量与阀板角度通常不是线性关系。实际流量还受泵或压缩机特性、管道阻力、阀前阀后压力、介质密度和相态影响。因此，50%阀位不等于50%额定流量。
阀板旋向关闭位置，流通面积逐渐缩小。接近关闭时，流速、压力恢复、流体作用力和密封接触状态快速变化。最终由阀座变形、密封圈压紧或金属密封副的规定接触应力限制通过阀座的泄漏。
阀门能否关严，不只取决于执行机构“转得动”，还取决于：
这些名称描述的是阀轴、阀板密封面、管道中心线及密封锥面之间的几何关系。它们不能直接替代阀座材料、压力等级、泄漏等级或应用范围。
| 结构 | 几何特征的概括 | 密封运动特点 | 常见但非强制的配置 |
|---|---|---|---|
| 中线式 | 阀轴中心线通常穿过阀板中心并与管道中心关系对称 | 阀板在较大行程内与弹性阀座发生挤压或擦动 | 弹性阀座、衬胶或衬塑结构较常见 |
| 单偏心 | 阀轴相对阀板密封平面形成一个偏移 | 减少轴附近局部干涉，具体效果取决于设计 | 市场分类口径不完全一致 |
| 双偏心 | 在阀板密封平面偏移基础上，阀轴又偏离管道中心线 | 开启早期产生凸轮式脱离，减少阀座持续擦动 | 高性能蝶阀中常见，可配软密封或金属密封 |
| 三偏心 | 在双偏心基础上增加密封锥面轴线的角度偏置 | 密封副趋于在接近全关时才接触，以转矩形成密封 | 金属密封、高温或严苛切断工况中常见 |
“偏心次数越多，转矩一定越大”并不成立。偏心结构会改变密封接触和流体力矩，但实际所需转矩是密封摩擦、轴承与填料摩擦、压差、流向、阀板水动力及介质状态共同作用的结果。
中线蝶阀通常依靠阀板边缘挤压弹性阀座形成密封。阀板旋转时，阀座发生局部弹性变形；关闭后，材料回弹和过盈量产生接触压力。
这种结构零件少、流道紧凑，在水处理、一般工业介质和适宜的温压范围内应用广泛。但阀板在启闭过程中与阀座存在较多接触，长期高频动作、介质颗粒、温度超限或材料不相容都可能加快磨损。
不能把“中线蝶阀”与“任何工况都双向零泄漏”画等号。双向密封能力、允许压差、泄漏指标和循环寿命必须由具体产品的设计、型式试验和出厂检验支持。

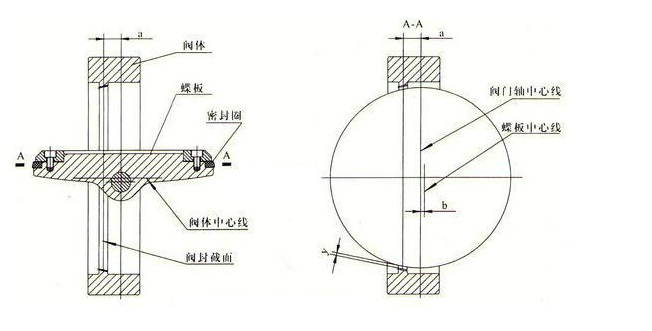

单偏心通常指阀轴相对阀板密封平面偏移，使阀板开启时部分密封面较早脱离阀座，以减少阀轴附近的挤压和磨损。

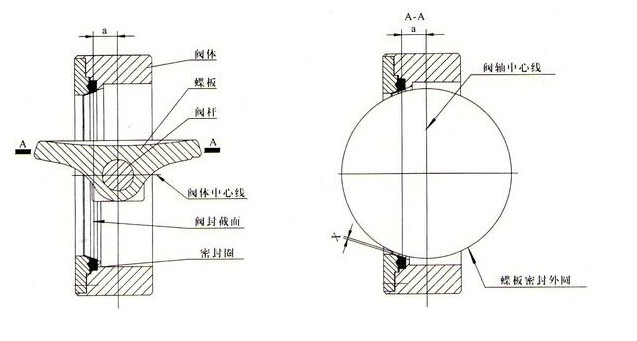

双偏心结构通常使阀轴既偏离阀板密封平面，又偏离阀体或管道中心线。阀板开启时形成凸轮运动，密封圈较早离开阀座，因而可减少整个行程中的持续擦动。
“高性能蝶阀”是常用行业称谓，但不代表所有双偏心产品具有相同温度、压力、泄漏或循环寿命。双偏心产品可以采用弹性体、聚合物或金属密封，不能笼统写成“只能软密封”或“只能低压使用”。

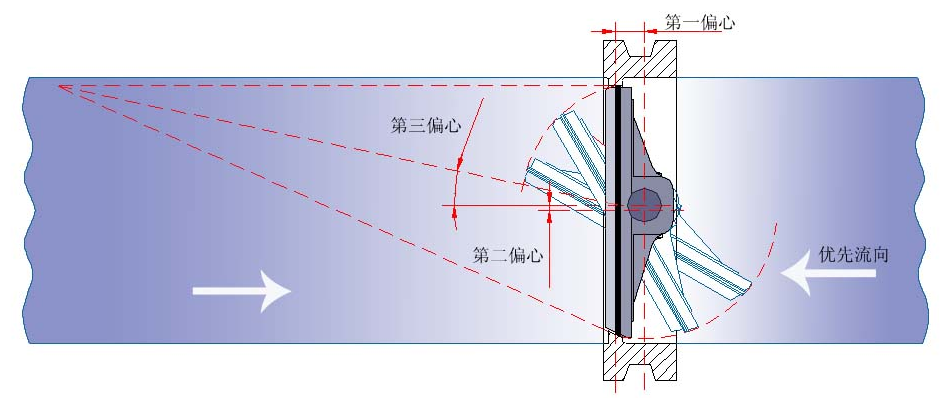

三偏心结构通常包含：
第三个偏心使阀板密封轨迹形成特定锥面几何关系。正确设计和制造时，阀板在大部分旋转行程中与阀座分离，接近最终关闭位置才建立密封接触，并由执行机构输出转矩形成规定的密封比压。
三偏心不等于天然“零泄漏”。是否达到某一泄漏等级，必须同时写明试验标准、试验介质、压力、方向、温度、持续时间及合格判据。它也不自动代表双向同压差密封。
| 密封类型 | 一般优势 | 主要限制 | 应核实的参数 |
|---|---|---|---|
| 弹性体阀座 | 较易获得紧密切断，能补偿一定制造偏差 | 受温度、介质相容性、溶胀、老化和磨粒影响 | EPDM、NBR、FKM等具体牌号及温压范围 |
| 聚合物阀座 | 摩擦较低，可覆盖特定腐蚀或温度条件 | 冷流、蠕变、热膨胀和介质渗透需评估 | PTFE、增强PTFE等配方及支撑结构 |
| 金属密封 | 可面向更高温度、冲蚀或火灾安全需求 | 制造精度和接触应力要求高，泄漏指标依设计与试验而定 | 材料组合、硬化处理、允许泄漏与循环寿命 |
执行机构需要克服的转矩通常包含多个部分：
蝶阀的流体动力矩会随开度变化，通常不是从全关到全开单调增加。对同一台阀，流向改变也可能改变峰值转矩。阀座磨损、颗粒或损伤会使运行转矩随时间上升。
执行机构选型至少应校核启动力矩、运行峰值转矩、关座转矩和规定安全系数，并考虑最低供气压力、最低电压、失效动作、动作时间及环境条件。不能只按公称通径套用一个固定转矩。
可以，但必须按控制阀工况选型，而不是把普通切断蝶阀接上执行机构就视为合格调节阀。
作为调节元件时，需要核算：
蝶阀的固有流量特性由阀体几何决定，安装到系统后的实际特性还会受到管网压降变化影响。不存在适用于所有蝶阀和所有介质的统一“最佳调节角度”。靠近关闭位置长期节流可能出现高流速、汽蚀、噪声和密封面冲蚀；允许工作区间应依据制造商试验数据和工况计算确定。
如需了解闭环控制、定位器和Cv/Kv，可阅读调节阀的工作原理。
液体通过节流区时局部压力下降。若最低压力低于该温度下的饱和蒸气压，液体会产生气泡：
蝶阀属于高压力恢复型阀门之一，在较大压降液体节流中需要特别谨慎。应结合阀门压力恢复系数、介质蒸气压和实际工况计算，不能仅凭公称压力判断是否安全。
气体和蒸汽节流时密度会随压力变化。当压比达到特定条件，阀内可能出现阻塞流，继续降低下游压力不再按简单比例增加质量流量，同时可能出现强噪声、振动和高出口流速。
选型应提供介质组成、分子量或密度、比热比、温度、上游压力、下游压力及最大流量，并校核阀门和管道的噪声、流速及机械载荷。
单向密封表示产品设计只在规定方向满足密封要求；双向密封表示在两个方向均按规定条件密封。
但“双向”不一定意味着两个方向具有完全相同的最大压差、转矩或泄漏等级。阀体箭头可能表示首选流向、密封方向或介质流向，含义必须查对应说明书。
安装前应确认：
连接形式主要影响安装、管道载荷、拆卸方式和末端使用能力，并不直接决定密封原理。
所谓“末端使用”或“死端工况”是指拆除阀门一侧管道后，阀门仍承受另一侧压力。允许压力、方向和人员安全隔离要求必须由产品文件明确，不能根据外观判断。
“零泄漏”“气泡级密封”和“密封良好”不是可以脱离试验条件使用的同义词。技术文件应至少写明：
金属阀座或三偏心结构本身不能替代防火型式试验。ISO 10497:2022规定了软密封和金属密封隔离阀的耐火型式试验要求，评价内容包括阀座泄漏、外漏、可操作性等；电动、气动或液动执行机构的耐火能力不在该标准通常覆盖范围内。
蝶阀可采用手柄、蜗轮箱、气动、电动或液动执行机构。
| 使用目标 | 常见方案 | 关键核查 |
|---|---|---|
| 小口径就地启闭 | 手柄 | 锁定位置、误操作防护、允许手力 |
| 大口径或高转矩启闭 | 蜗轮箱 | 自锁、限位、传动效率、防护等级 |
| 快速远程开关 | 气动执行机构 | 最低气源压力、单作用或双作用、动作时间 |
| 电源方便的远程控制 | 电动执行机构 | 电压、工作制、堵转保护、防爆等级 |
| 高推力或特殊安全动作 | 液动或电液执行机构 | 蓄能、泄漏、失压动作、维护能力 |
| 连续调节 | 带定位器的气动、电动或液动机构 | 死区、回差、分辨率、响应和循环寿命 |
失气关、失气开、失电保持或故障保持由执行机构结构、弹簧方向、控制附件和联锁逻辑共同决定，不是蝶阀阀体天然具备的属性。
至少应提供以下数据：
蝶阀阀板开启时可能伸出阀体端面。安装前应核对管道内径、法兰内径、衬里、垫片和相邻短管，确认阀板不会碰撞。
垫片错位或内径过小会阻碍阀板、增加局部阻力并损伤密封。某些弹性阀座本身兼具法兰密封功能，是否另加垫片必须按制造商说明书。
有流向或高压侧标识的蝶阀必须按图样安装。水平管道中阀轴的推荐方向还应考虑沉积物、气相空间、执行机构重量和维护条件。
不能用强行紧固阀门来拉正错位管道。法兰不平行、螺栓紧固不均或管道载荷过大可能使阀体变形、阀板卡涩或阀座泄漏。
焊渣、砂石和金属屑会损伤阀座。安装和试运前应按项目程序冲洗，搬运时不得以执行机构、阀轴或附件作为吊点。
关闭限位过头可能压坏软阀座或使金属密封副过载；不到位又会造成泄漏。调整执行机构后应进行全行程检查和规定的密封试验。
| 现象 | 可能原因 | 优先检查 |
|---|---|---|
| 关不严 | 异物、密封损伤、限位不准、压差方向错误、转矩不足 | 阀位、流向、阀座、实际压差和执行机构输出 |
| 操作转矩升高 | 沉积、轴承损伤、填料过紧、阀座膨胀或老化、阀板干涉 | 管道清洁度、温度、阀轴和密封状态 |
| 阀杆外漏 | 填料磨损、压盖松动、阀轴划伤或腐蚀 | 填料系统和阀轴表面 |
| 调节振荡 | 阀门过大、定位器整定不当、死区、流体力矩或过程耦合 | 阀位趋势、控制输出、压差和定位器诊断 |
| 噪声或振动 | 汽蚀、阻塞流、高流速、阀板不稳定、管道支撑不足 | 工况计算、开度、压力、流向和支撑 |
| 开不到位 | 限位错误、执行机构不足、阀板碰管、供能不足 | 空载与带压行程、管道内径和能源条件 |
任何带压拆卸、执行机构拆除或阀轴维修都必须先隔离、泄压、排净并执行现场安全程序。不得仅凭远程阀位显示判断管道已安全隔离。
通常接近平行，但实际全开角度和限位由产品设计决定。即使接近平行，阀板和阀轴仍在流道内，仍会产生压力损失。
不是。经过流量计算、动态校核和正确执行机构配置后，部分蝶阀可用于调节。但普通切断阀不应未经验证直接承担连续调节任务。
弹性阀座最常见，但不能仅凭“中线”名称判断材料。应查看具体结构和材料表。
不是。允许压力取决于具体设计、材料、口径、温度和标准，双偏心本身不等于低压。
不一定。三偏心描述几何结构，泄漏性能必须由具体标准和规定条件下的试验结果证明。
不一定。应核对两个方向的允许压差、泄漏等级和转矩数据。
没有这种通用关系。转矩还受密封结构、压差、流向、开度、填料、轴承和介质影响，应使用制造商工况转矩数据。
不能默认可以。拆除一侧管道后的末端承压能力必须由具体产品额定值和安装说明确认。
也不能默认。支耳结构便于单侧拆管，但允许压力、方向和螺栓布置仍需制造商确认。
不是。转矩不足会关不到位，转矩过大则可能损伤阀座、阀轴、键或执行机构。应按规定关座转矩和限位调整。
不是。防火性能需要适用标准的型式试验和有效报告，且阀门本体证书不自动覆盖电动或气动执行机构。
蝶阀通过阀板绕阀轴旋转改变流通面积，并在关闭位置通过软密封变形或金属密封接触限制泄漏；真正决定其性能的不是“偏心几次”这一标签，而是完整的几何设计、材料、压差与流向、工况计算、执行机构转矩、试验标准和安装质量。
