电磁阀是一种利用电磁力驱动阀内运动部件，从而控制液体或气体通断、换向或流量的自动控制元件。基本能量转换过程是：
电信号 → 线圈产生磁场 → 动铁芯或衔铁移动 → 阀口直接启闭，或先导压力发生变化 → 主阀启闭。
“给线圈通电，阀门就打开”只适用于部分常闭结构。常开阀可能在通电后关闭；换向阀则可能改变不同接口之间的连通关系。先导式电磁阀通常还需要规定的入口—出口最低压差，电信号正常也不代表主阀一定能够完全打开。
因此，理解电磁阀工作原理时，至少要同时确认四件事：
不同产品结构差异很大，但过程流体用电磁阀通常包含：
并非所有电磁阀都有膜片或活塞。直动柱塞阀可能由动铁芯直接带动密封件；先导阀则通常还设有主膜片、主活塞和控制腔。气动或液压换向阀还可能采用滑阀结构。
当线圈中有电流通过时，线圈及铁磁部件形成磁路，动铁芯受到磁力并向磁阻较小的位置移动。该位移可直接提起阀座密封件，也可以只打开一个较小的先导孔。
以常闭直动式电磁阀为例：
磁力必须能够克服实际结构中的总阻力。阀口越大、压差越高，介质作用在关闭件上的力通常越大。这就是大流量、高压差产品经常采用先导结构、平衡结构或其他专用磁路设计的原因。
“常态”一般指线圈未通电、阀门处于规定初始条件时的状态。
断电时供给口与出口之间关闭，通电后打开。常闭型适用于希望断电时停止介质供应的场合，但是否属于整个系统的安全状态，仍需结合残余压力、阀门失效模式和工艺风险判断。

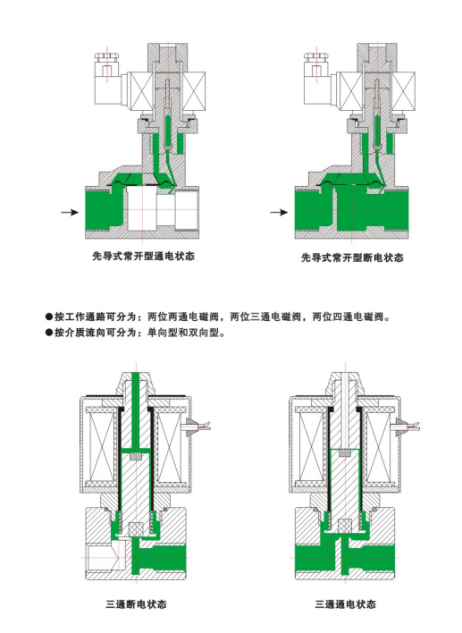

断电时流道打开，通电后关闭。它可用于希望断电保持流通、通电切断的工况。常开不表示阀门在任何故障下都会保持打开。
部分电磁阀通过永磁、机械或其他保持结构，在短时脉冲后维持阀位，下一次反向或另一控制脉冲再使其切换。其接线、极性、脉冲时间和失效状态应严格按照产品说明书执行。
“常闭”与“故障安全”不能完全画等号。线圈烧毁、阀芯卡滞、先导孔堵塞、弹簧失效或反压都可能使阀门无法达到预期位置。涉及安全功能时，应进行系统级风险评估和验证。

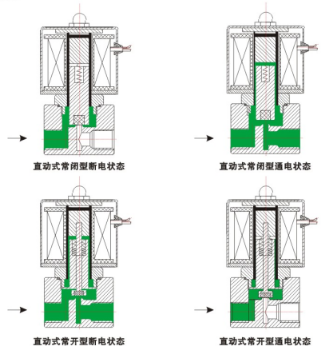

直动式电磁阀由电磁机构直接启闭主阀口，不依赖介质压差提供主要开阀动力。
直动式产品能否用于真空或负压，也不能只根据“直动式”判断，还要核对压力施加方向、允许绝对压力、密封结构、材料放气和泄漏要求。
先导式，也称伺服辅助式电磁阀，通常由小型电磁先导阀控制主膜片或主活塞上方的压力。线圈主要负责打开或关闭先导孔，介质自身的压力差则提供主阀动作所需的大部分动力。

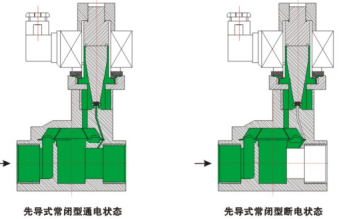

以常闭膜片式结构为例：
所以，“线圈已经得电但阀门不通”不一定是线圈故障。若实际压差低于最小值、流向装反、先导孔堵塞、膜片破损或出口背压异常，主阀都可能无法按预期动作。
强制先导式也常被称为强制耦合式、辅助提升式或分步直动式。它在动铁芯与主膜片或主活塞之间设置机械耦合：
这种结构兼顾部分直动和先导特性，适合可能出现低压差、回路压力变化或需要较大流量的场合。
| 比较项目 | 直动式 | 强制先导式 | 普通先导式 |
|---|---|---|---|
| 主阀动力 | 电磁力直接作用为主 | 电磁力与介质压差共同作用 | 介质压差作用为主，电磁机构控制先导孔 |
| 最低压差 | 可设计为零压差动作 | 通常可覆盖零压差或低压差 | 通常需要规定的最低压差 |
| 流量能力 | 常用于较小阀口，但存在专用大流量设计 | 可兼顾低压差和较大流量 | 适合较大阀口和流量 |
| 对介质洁净度 | 运动间隙和阀座仍可能受颗粒影响 | 先导通道与主阀机构均需评估 | 小先导孔或节流孔对颗粒更敏感 |
| 响应特性 | 运动链较短，通常较快 | 取决于耦合、压差和流路 | 取决于控制腔充排速度和压差 |
| 典型关注点 | 磁力是否足够克服压差 | 机械耦合、关闭冲击和全压差范围 | 最低压差、流向、背压和先导孔堵塞 |
“几位几通”描述阀门的切换位置数量和接口数量。
有两个接口和两个工作位置，主要用于介质通断。常见接口为入口P和出口A，但实际标识应以产品图纸为准。
有三个接口和两个工作位置，常用于供压与排气之间切换。例如一个位置使P与A相通，另一个位置使A与排气或回流口R相通。
气动、液压方向控制中还可能存在二位四通、二位五通、三位四通、三位五通等结构。此时不能只根据线圈数量判断流路，必须阅读符合项目符号规则的回路图和阀门机能图。
ISO 1219-1规定流体传动元件图形符号的基本规则。实际接管前，应依据产品图纸识别P、A、B、R、S等接口，不能凭外观推断。
交流和直流线圈都通过电流建立磁场，但电气特性并不相同：
选型时应同时明确额定电压、AC或DC、频率、允许电压波动、功耗、工作制、环境温度、介质温度、电气接口、接地和浪涌抑制要求。
线圈持续通电后温度升高并不自动代表故障，但实际温升必须处于绝缘等级、环境温度、介质温度和产品规定范围内。过压、欠压、频率错误、散热条件改变或动铁芯不能完全吸合，都可能导致异常发热、噪声或寿命下降。
阀体上的箭头或P、A标记不仅表示推荐流向，还可能关系到：
除非数据表明确允许双向使用，否则不要反向安装。即使阀门能够反向通流，也不等于反向时具有相同压力范围、泄漏等级和寿命。
电磁机构只负责产生驱动力，真正接触介质的是阀体、阀内件、膜片、活塞、密封件和导向结构。选型时应评估：
常规小先导孔和精密运动间隙容易受颗粒、黏度和沉积影响；是否可用应根据污染程度、过滤条件、阀型、间隙、材料确认，必要时选择适合脏介质或高黏度介质的专用结构。
不是。某些电磁阀采用封闭的隔磁套管，减少了传统往复阀杆伸出阀体所需的动密封，但阀体连接、套管连接、焊缝、静密封和电气引出结构仍需要进行密封设计和检验。
阀座内漏则取决于密封结构、材料、压差、温度、颗粒、加工装配和使用磨损。任何“零泄漏”声明都必须写清标准、试验介质、压力、温度、测量方法和允许限值；“未检出”也只表示低于特定方法的检测限。
普通开关型电磁阀主要在离散位置之间切换，不适合直接承担连续精密调节。但比例电磁阀已经是成熟的工业产品：控制器调节线圈电流，使电磁力与弹簧力、流体力达到不同平衡，从而改变阀芯位置和流量。
比例电磁阀的流量并不必然与输入电流完全线性，还会受到滞环、死区、压差、温度、磁性材料和摩擦的影响。需要连续调节时，应根据控制精度、流量范围、响应、传感器反馈和驱动器要求选择比例阀或闭环控制方案。
响应时间不是所有直动阀“几毫秒”、所有先导阀“几十毫秒”的固定值。它可能受以下因素影响：
需要快速切断、脉冲控制或高频循环时，应要求制造商提供规定条件下的开启时间、关闭时间、最大循环频率和寿命数据。
| 现象 | 可能原因 | 建议检查方向 |
|---|---|---|
| 完全无动作 | 无电压、接线错误、线圈开路、控制器输出不足 | 断电并按说明书检查电源、接线和线圈参数 |
| 有吸合声但不通流 | 流向装反、最低压差不足、先导孔堵塞、主膜片卡滞 | 核对箭头、P/A接口、压力和内部洁净状态 |
| 通电后嗡鸣 | 电压或频率不符、交流铁芯未完全吸合、异物或机械卡滞 | 停机检查电源与运动部件，不要长期带故障通电 |
| 关闭后仍内漏 | 阀座有颗粒、密封件损伤、反压、压差超限 | 隔离泄压后检查阀座、密封和工况 |
| 动作变慢 | 电压偏低、介质黏度增加、先导通道受阻、压差变化 | 与初始工况和数据表逐项比较 |
| 线圈异常过热 | 过压、频率错误、环境或介质温度超限、铁芯未吸合 | 立即核对铭牌、电源、安装和温度条件 |
| 断电不复位 | 阀芯卡滞、剩磁、弹簧损坏、出口背压异常 | 执行安全隔离后由合格人员检修 |
维修前必须切断电源，隔离介质，释放残余压力并确认温度和危险介质已经得到安全控制。不要在线圈带电或系统带压时拆卸阀门。
建议至少提供：
如果无法确定最低压差，不能默认选择普通先导式电磁阀。对深冷、超高压、氧气、氢气、腐蚀、有毒、放射性或深海等特殊工况，还应进行专项材料、结构、安全和验证评估。
不是。IP代码主要表示外壳防止人员接近危险部件、固体异物和水进入的能力；防爆型式则针对爆炸性环境中的点燃风险。一个外壳达到较高IP等级，不代表它自动适用于爆炸性环境。
中国现行GB/T 4208—2017规定IP代码体系，GB/T 3836.1—2021规定爆炸性环境设备的通用要求。实际选型还应结合危险区域划分、气体或粉尘类别、温度组别、设备保护级别、环境温度和完整证书范围。
不一定。常闭型通常通电打开，常开型可能通电关闭，换向阀则改变接口连通状态。先导式即使线圈得电，也可能因压差不足或流向错误而不能完全打开。
直动式以及部分带机械耦合的强制先导式可以设计为零压差动作。是否真正支持零压差，应查看具体型号的数据表和试验条件。
因为电磁机构通常只控制较小的先导孔，主膜片或活塞主要依靠入口与出口之间的压力差获得开阀动力。压差不足时，主阀可能不能完全开启。
只有产品资料明确允许时才可以。反向压力可能改变关闭力、控制腔压力和泄漏表现，普通先导式尤其依赖正确的P、A接口和流向。
额定连续工作制的线圈可以在规定电压、环境温度、介质温度和散热条件下持续通电，但表面温度可能较高。若工作制、电压、频率或温度超出数据表范围，则可能过热或损坏。
是否安装以及过滤精度取决于阀门间隙、先导孔、介质污染和系统要求。先导式小孔通常更容易受颗粒影响，具体过滤要求应由制造商确认。
不能只凭“常闭”判断。安全切断功能还涉及失效模式、诊断覆盖、关闭时间、泄漏、冗余、证明测试和系统安全等级等要求，需要按具体法规、标准和风险评估设计。
电磁阀通常利用电磁铁直接驱动运动件或先导机构，适合快速通断和换向；电动阀通常由电机和减速机构驱动阀杆或阀轴，可提供较大行程或扭矩，并可实现开度控制。具体响应、功耗、泄漏和可靠性不能仅按类别下结论。
文章说明的是通用工作原理。具体型号的结构、压力范围、最低压差、流量系数、泄漏、响应时间、安装方向和认证，应以西安汇源特阀正式数据表、图纸、证书及双方确认的技术协议为准。
