自力式微压调节阀与自力式差压调节阀的共同点，是都把被控介质自身的压力作为测量信号和驱动力的一部分。它们通常由阀体、阀芯阀座、执行机构、设定弹簧和导压通道组成，不需要外部仪表空气或电源即可完成基本的比例调节。
二者最重要的区别不是“压力小不小”，而是被控量不同：
Δp = pH - pL；快速判断
先问“要稳定哪个压力，压力相对于什么基准”，再问“阀应在偏差出现时开大还是关小”。如果这两个问题没有答案，就还不能确定阀型、导压管接法或失效后果。

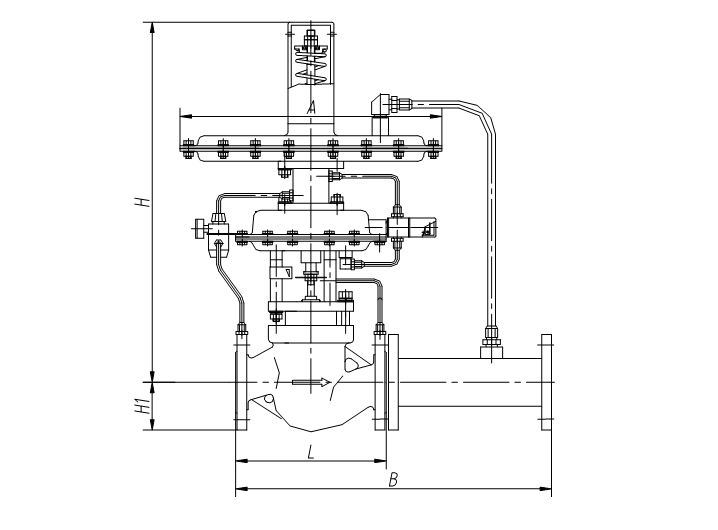

自力式调节阀把过程压力引到膜片、波纹管或活塞等感压元件。感压元件产生的力与设定弹簧力、阀芯受力、摩擦力等共同决定阀芯位置。阀芯改变节流面积后，管路压力或压差随之变化，形成闭环调节。
可用一个简化关系理解执行机构的压力作用力：
Fpressure ≈ Δp × Aeffective
其中，Δp 是作用在感压元件两侧的压力差，Aeffective 是有效面积。真实平衡还受弹簧刚度、阀芯不平衡力、摩擦、膜片刚度、行程和结构几何影响，因此不能用这条简式直接替代产品设计计算。
此类调节器所需调节能量来自过程介质，不需要辅助能源。这里的“不需要辅助能源”不等于“不消耗过程能量”，阀门仍通过节流产生压力损失，也不等于任何工况都不需要导压管、补偿罐、先导机构、阻尼元件或独立保护装置。
“微压”是工程场景中的相对概念，不宜用一个固定的 100 kPa 上限定义所有产品。微压调节可能包括以下三类：
阀前压力经节流后形成较低的下游压力。下游压力引到执行机构，压力升高时阀门趋向关小，压力降低时阀门趋向开大。典型用途包括低压气体供给、储罐氮封补气或低压工艺气总管。
阀门维持阀前容器或管路的压力。上游压力升高时阀门趋向开大并排出更多介质；压力降低时阀门趋向关小。它与下游减压阀的反馈方向相反。
如果过程需要控制真空度或绝对压力，参考侧不能被默认视为普通大气通气口。执行机构可能使用密闭基准腔、真空参考或专门结构。参考压力、允许外压和安装环境必须按产品图纸确认。
微压控制常以 Pa、kPa、mbar 或 mmH2O 表示。单位换算时必须说明参考条件，避免把压力单位与液位高度混为一谈。
差压调节阀控制两个规定取压点之间的压力差：
Δp = pH - pL
高压侧和低压侧分别接到感压元件两侧。实际差压偏离弹簧设定值时，执行机构带动阀芯改变节流面积，直到新的力平衡建立。
它可以用于：
差压调节阀并不天然等于流量调节阀。只有当节流件、密度、相态和流量系数等条件满足设计假设时，固定压差才可对应可预测的流量。对于可压缩气体、相变介质、堵塞或可变阻力系统，不能只用“差压恒定”推断“流量恒定”。
| 控制方式 | 主要被控量 | 典型取压点 | 被控压力升高时的常见动作 | 不能忽略的条件 |
|---|---|---|---|---|
| 下游减压 | 阀后压力 | 阀后规定位置 | 阀门趋向关小 | 具体作用方向以产品图纸为准 |
| 上游背压 | 阀前压力 | 阀前规定位置 | 阀门趋向开大 | 排放去向及背压会影响结果 |
| 差压控制 | 两点压力差 | 高压点和低压点 | 取决于安装位置与执行机构连接 | 高低压口不能接反 |
直接作用式自力调节器通常是比例调节系统。流量变化后，需要一定压力变化来移动膜片和压缩弹簧，使阀芯到达新的开度。因此，实际受控压力可能随流量偏离设定值，这种现象常被称为静差、下垂或调节偏差。
下列因素会改变稳态和动态性能：
所以，“设定值为 5 kPa”不意味着任何流量下都精确保持 5 kPa。技术协议至少应规定设定点、允许偏差、工作流量范围、上游压力范围、响应要求和测试条件。
导压管内液体或冷凝液产生的静压为：
Δp = ρgh
以密度约 1000 kg/m³ 的水和标准重力加速度 9.80665 m/s² 估算：
由此可见，在数百 Pa 或数 kPa 的微压控制中，几厘米的冷凝液高度差就可能成为不可忽略的测量偏差。
因此需要：
对于以大气为参考的表压型执行机构，一侧感受过程压力，另一侧需要与当地大气相通。通气口堵塞、进水、结冰、被油漆封闭或连接到有背压的排气总管，都会改变参考压力，使设定点漂移，严重时可能限制膜片动作。
通气口应：
如果产品使用密闭参考腔或远程参考压力，上述“大气通气”规则不直接适用，应按具体图纸执行。
取压点应能代表希望控制的压力，不宜紧邻弯头、三通、泵出口、控制阀喷流区或其他强烈脉动和涡流位置。阀后取压距离不能套用一个固定倍数，应按制造商说明、管路条件和项目规范确定。
差压型的高压口标记为 + 或 H，低压口标记为 - 或 L。接反后，执行机构可能向错误方向动作。安装前应把工艺流程图、仪表回路图、阀门图纸和现场软管标识逐项核对。
针阀、节流孔或阻尼器可减弱脉动和振荡，但阻尼过大会造成响应迟缓，甚至让真实超压不能及时传到执行机构。阻尼元件的通径和开度应按制造商资料或调试记录确定，不能仅凭经验任意关小。
仅提供管道口径和设定压力无法完成可靠选型。建议使用下表：
| 数据类别 | 必填内容 | 为什么需要 |
|---|---|---|
| 控制目标 | 下游压力、上游压力、真空、绝压或两点差压 | 决定阀型和反馈方向 |
| 取压定义 | 取压位置、高低压侧、参考压力 | 决定实际被控量 |
| 压力 | 阀前、阀后和差压的最小、正常、最大值 | 校核设定范围、阀体等级和执行机构负荷 |
| 流量 | 最小、正常、最大以及启停瞬态 | 计算流量系数并评估调节范围 |
| 介质 | 名称、组分、密度、黏度、分子量、洁净度 | 决定计算方法和材料 |
| 相态 | 液体、气体、蒸汽，是否闪蒸、冷凝或两相 | 决定尺寸计算和附件 |
| 温度 | 最小、正常、最大，环境温度 | 校核阀体、密封、膜片和冷凝附件 |
| 性能 | 允许调节偏差、回差、响应时间、泄漏要求 | 防止把设定范围当成控制精度 |
| 管路 | 公称尺寸、壁厚、连接、上下游管件 | 评估安装影响和连接形式 |
| 风险 | 气蚀、闪蒸、阻塞流、噪声、振动、腐蚀 | 决定结构和降压方案 |
| 安全 | 超压保护、失效后果、危险区域和排放去向 | 确定独立保护与合规要求 |
(IEC 60534-2-1:2011给出了控制阀在安装条件下对可压缩和不可压缩流体的流通能力计算框架，并明确其适用边界。产品选型应使用制造商经验证的 Kv 或 Cv、压力恢复等数据进行计算，而不是按管径一比一选择阀门。)
(中国现行的GB/T 17213.1-2015适用于工业过程控制阀术语和总则。该标准在2025年复审结论为“修订”，同时已有修订计划，项目采用版本应以合同日期、适用法规和最新标准状态为准。)
自力式调节阀是节流控制元件。阀门过大时，正常流量可能只需要很小开度，微小位移就造成较大流量变化，容易出现灵敏度过高、振荡、阀芯阀座磨损和控制不稳定。阀门过小时，则可能在全开时仍不能满足最大流量，导致下游压力不足或差压失控。
正确过程是：
不是。
即使阀座达到较严格的泄漏要求，也不代表动态控制一定准确；反之，调节稳定的阀门也不自动等于零泄漏隔断阀。需要可靠隔离时，应设置符合项目要求的独立切断阀。
微压减压型可以在罐压降低时补入气体，在罐压升高时减少补气。它通常只承担压力调节功能，不能代替储罐的正常呼吸、紧急泄压、真空保护和阻火等安全设施。
差压调节器可用于维持两条规定取压管路之间的压力关系，但“维持差压”并不自动保证燃气与空气质量流量比恒定。燃烧配比还受密度、温度、燃烧器阻力、节流件特性和负荷变化影响，必须由燃烧控制与安全联锁设计统一评估。
差压控制可以作为维持密封油压力高于氢气压力的一种调节手段。具体差压设定、冗余、联锁、报警和失效安全要求属于设备制造商与电厂设计范围。旧稿中的应用描述可以保留为场景示例，但西安汇源特阀是否有已公开并审核的对应业绩为待确认。
差压调节器可以安装在供水或回水管路的规定位置，通过改变流阻维持用户侧或支路压差。阀门安装位置和开启或关闭型执行机构必须匹配系统水力特性。
过滤器两端压差常用于判断堵塞程度。差压调节阀是否应跨接或串联，需要根据工艺目标判断。若主要目标是堵塞报警和设备保护，差压变送器、开关或联锁可能更适合，不能为了“稳差压”掩盖过滤器堵塞。
具体顺序必须服从产品说明书和装置操作规程。通用原则是避免执行机构单侧突然承受超限压差，并防止导压管内困气、积液或杂质冲击膜片。
可作为审核起点的步骤是：
设定值不宜在无流量、无工作温度或导压管尚未稳定时一次调到最终位置。建议：
顺时针或逆时针对应设定值升高还是降低，取决于具体结构。旧稿中的旋转方向只能对应原图所示产品，未经型号核实不得作为通用说明。
| 现象 | 可能原因 | 建议检查 |
|---|---|---|
| 下游压力持续偏高 | 阀座有异物或损伤、阀门过大、取压堵塞、设定过高、反馈方向错误 | 隔离泄压后检查阀座，核对取压和选型 |
| 下游压力不足 | 阀门过小、上游压力不足、过滤器堵塞、弹簧设定偏低、导压异常 | 核对各工况流量和实际压降 |
| 差压方向错误 | 高低压导压管接反、阀门安装位置或作用方式错误 | 对照P&ID和执行机构图逐点核对 |
| 差压零点偏移 | 两侧液柱高度不同、冷凝状态不同、参考口堵塞 | 排气排液并核算静压头 |
| 周期性振荡 | 阀门过大、取压点脉动、阻尼不足、系统容积太小、摩擦或迟滞 | 分别排查阀门尺寸、取压和机械状态 |
| 响应迟缓 | 导压管堵塞、阻尼过大、介质黏稠、膜片硬化、冷凝或结冰 | 检查导压通道和材料状态 |
| 设定值随天气变化 | 大气参考口受风压、进水、堵塞或排气背压变化 | 改善通气口防护和位置 |
| 阀门关闭仍有流量 | 正常允许泄漏、阀座损伤、压差超限或缺少独立切断阀 | 按合同泄漏条件试验，不把调节阀当隔断阀 |
排查前必须先确认系统允许的隔离、泄压、置换和动火要求。不得在承压状态下拆卸执行机构、弹簧罩、导压接头或阀盖。
自力式调节阀没有外部气源，不宜简单套用气动控制阀的失气开或失气关概念。需要逐个分析：
**不能。
调节阀用于正常过程控制，可能因阀座堵塞、膜片破裂、导压管故障、选型错误或超出流量能力而失去调节。安全阀、爆破片、真空泄放或其他保护装置需要按设备和装置的法规、标准与风险分析独立设置。
| 需求 | 自力式调节阀 | 变送器、控制器和动力执行机构 |
|---|---|---|
| 不具备电源或仪表气 | 通常有优势 | 需要能源与配套设施 |
| 结构简单、就地控制 | 通常有优势 | 系统组成更多 |
| 远程修改设定值 | 基础型通常不便 | 更容易实现 |
| 高精度、宽工况控制 | 需核实静差和范围 | 通常更易优化控制算法 |
| 数据记录和报警 | 需增加仪表 | 易接入控制系统 |
| 复杂前馈、串级或联锁 | 能力有限 | 更适合复杂策略 |
| 危险失效管理 | 需逐项分析机械失效 | 可配置SIS，但仍需独立安全设计 |
选择依据应是控制性能、可靠性、维护条件和失效后果，而不是简单认为自力式一定更节能或自动控制一定更先进。
基础的直接作用式产品通常不需要外部电源或仪表气，驱动力来自过程压力和设定弹簧。但系统可能仍需要电伴热、报警仪表、先导附件、远传测量或独立联锁。
不是通用定义。微压范围取决于产品和行业。必须引用具体型号设定范围，不能把100 kPa作为所有微压调节阀的统一分界。
微压阀通常控制一个测压点相对于大气或其他基准的压力；差压阀控制两个取压点之差。区别在被控量和取压方式，不只在压力数值。
可能使阀门向错误方向动作，导致差压进一步偏离设定值。具体结果取决于执行机构和阀体作用方式，投用前必须核对 +、- 标识。
常见原因包括导压管液柱、积水、冷凝、参考通气口堵塞、取压点风压或脉动、阀门过大、摩擦和流量变化。应先排查测压系统，再调整弹簧。
通常不能如此承诺。直接作用式调节存在静差，实际压力会随流量、上游压力和机械特性变化。允许偏差应在合同中明确。
不一定。只有当节流件特性、介质密度和相态等条件稳定并满足计算假设时，差压才可间接反映流量。
可以作为补气压力调节方案之一，但型号、材料、流量和关闭特性必须适配。它不能替代储罐的呼吸、紧急泄压和真空保护。
不一定。较大阻力可能抑制脉动，也可能导致严重滞后或堵塞。管径、长度和阻尼应按产品说明和介质洁净度确定。
不一定。应按所有工况计算所需 Kv 或 Cv，并校核开度、压差、噪声、气蚀和可调范围。直接照搬管径容易过大或过小。
不能默认。允许阀座泄漏取决于具体结构和合同。需要可靠隔离时应设置独立切断阀。
不能。过程调节与超压保护是不同功能。应按风险分析和适用法规设置独立的安全阀、爆破片或其他保护装置。
