阀门材料牌号对照只能用于识别材料系列，不能直接作为等效替代依据。 WCB、CF8和CF8M通常是铸件牌号，A105通常用于锻件，304、316和316L通常用于变形不锈钢。即使化学成分接近，也要继续核对执行标准、产品形态、热处理、力学性能和检验要求。
截至2026年8月，中国阀门材料相关现行标准包括GB/T 12229-2025《通用阀门 碳素钢铸件技术规范》、GB/T 12228-2025《通用阀门 碳素钢锻件技术规范》、GB/T 12230-2023《通用阀门 不锈钢铸件技术条件》和GB/T 20878-2024《不锈钢 牌号及化学成分》。本文按这些标准的适用范围整理。
快速结论
- • WCB是常见承压碳钢铸件牌号，不是304或316不锈钢。
- • A105是常见碳钢锻件材料，不能简单写成“A105=WCB”。
- • CF8、CF3、CF8M、CF3M常分别与304、304L、316、316L系列作近似对照。
- • 铸件牌号与轧材牌号不能只凭名称直接互换。
- • 最终材料验收应以完整标准号、版本和材料证明书为准。
材料牌号必须和执行标准、制造形态及交货状态一起使用。ASTM A216/A216M-26规定WCA、WCB和WCC为承压碳钢铸件牌号；ASTM A105/A105M-26则适用于压力系统中的碳钢锻造管路部件，包括阀门和类似零件。两者的产品形态已经不同。(ASTM A216/A216M-26；ASTM A105/A105M-26)
判断两个牌号能否替换，至少要比较以下项目：
| 比较项目 | 需要核对的内容 |
|---|---|
| 执行标准 | 标准号、年份、补充要求及采购规范 |
| 产品形态 | 铸件、锻件、板材、棒材、管材或紧固件 |
| 化学成分 | 各元素上下限及成品分析允许偏差 |
| 力学性能 | 抗拉强度、屈服强度、伸长率、硬度 |
| 热处理 | 固溶、正火、回火、淬火及交货状态 |
| 低温韧性 | 冲击试验温度、吸收能量和取样方向 |
| 耐腐蚀要求 | 介质、浓度、温度、点蚀和晶间腐蚀要求 |
| 制造检验 | 无损检测、焊补、压力试验及材料追溯 |
牌号接近只能说明有进一步比较的价值，不能证明成品阀门具有相同的压力温度额定值、低温性能或介质兼容性。
完整材料标注通常包含标准号、材料牌号、制造形态和附加要求。例如“ASTM A216 WCB”中的A216是铸钢产品标准，WCB是该标准下的具体牌号；只写“WCB”会丢失标准版本和验收边界。
| 标注示例 | 应怎样理解 |
|---|---|
| ASTM A216/A216M WCB | ASTM承压碳钢铸件标准下的WCB牌号 |
| ASTM A105/A105M | ASTM压力管路用碳钢锻件材料规范 |
| GB/T 12229 WCB | 中国阀门承压碳钢铸件标准下的WCB牌号 |
| GB/T 12230 CF8M | 中国通用阀门不锈钢铸件标准下的CF8M牌号 |
| GB/T 20878 S31603 | 中国统一数字代号S31603，对应牌号022Cr17Ni12Mo2 |
| ASTM A182 F316L | ASTM锻制或轧制不锈钢管路部件标准中的F316L等级 |
阀体上的缩写只适合快速识别。采购合同、图纸和材料证明书应使用完整标注，并明确采用哪个年份版本。
WCA、WCB和WCC可同时出现在GB/T 12229和ASTM A216体系中。2026年实施的GB/T 12229-2025还列有ZG205-415、ZG250-485和ZG275-485等牌号。相同缩写有利于沟通，但交货验收仍应分别执行合同指定标准。(GB/T 12229-2025，现行)

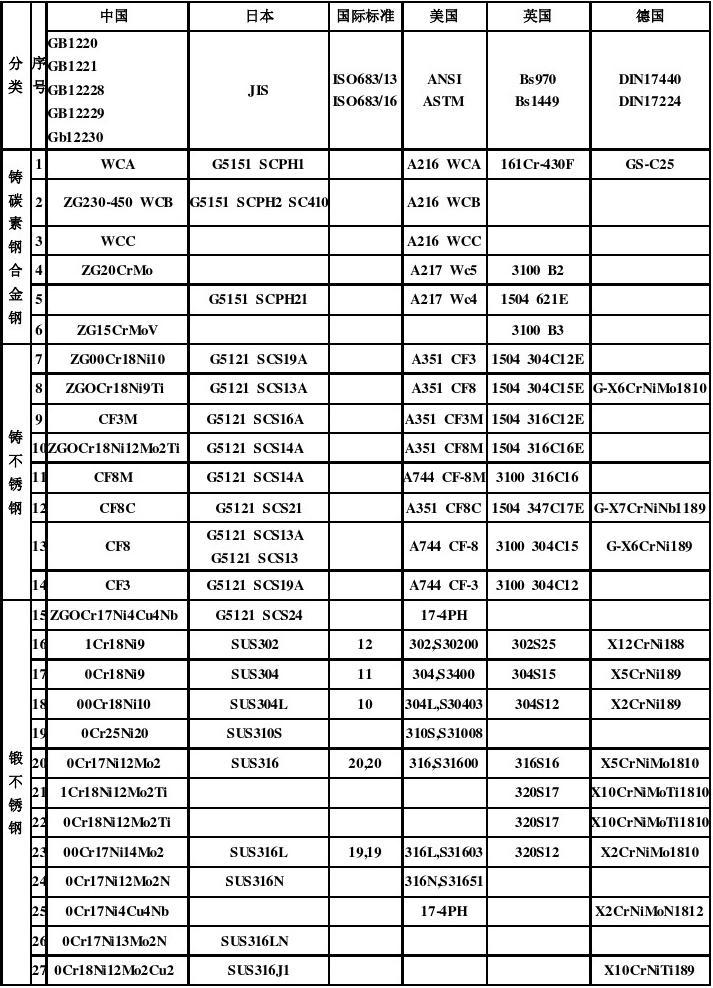

| 材料形态 | 中国标准及牌号 | 常见ASTM标准及牌号 | 对照说明 |
|---|---|---|---|
| 碳钢铸件 | GB/T 12229 WCA | ASTM A216/A216M WCA | 同牌号名称，仍需按指定标准验收 |
| 碳钢铸件 | GB/T 12229 WCB | ASTM A216/A216M WCB | 常见对照，不等于无条件互换 |
| 碳钢铸件 | GB/T 12229 WCC | ASTM A216/A216M WCC | 常见对照，核对力学性能和热处理 |
| 碳钢铸件 | ZG205-415 | 无单一固定ASTM等号牌号 | 应逐项比较标准要求 |
| 碳钢铸件 | ZG250-485 | 无单一固定ASTM等号牌号 | 不建议强行指定单一对应牌号 |
| 碳钢铸件 | ZG275-485 | 无单一固定ASTM等号牌号 | 需核对强度、成分和交货状态 |
| 碳钢锻件 | GB/T 12228 A105 | ASTM A105/A105M | 同名牌号，应写明采用标准 |
| 碳钢锻件 | GB/T 12228 25 | 不直接等同ASTM A105 | 产品标准和性能要求需分别确认 |
GB/T 12229-2025给出的牌号表包含WCA、WCB、WCC及三种ZG系列牌号；ASTM A216/A216M-26则覆盖WCA、WCB和WCC三种承压碳钢铸件。使用对照表时，不能把“都叫WCB”简化为两套标准完全相同。
WCB通常表示碳钢铸件，A105通常表示碳钢锻件。两者都可能用于阀门承压部件，但制造过程、产品标准、力学性能验证和缺陷控制路径不同，不能仅凭“都是碳钢”认定为等效。
| 项目 | WCB | A105 |
|---|---|---|
| 常见产品形态 | 铸件 | 锻件 |
| 常见标准 | GB/T 12229、ASTM A216/A216M | GB/T 12228、ASTM A105/A105M |
| 常见阀门部位 | 铸造阀体、阀盖 | 锻造阀体、阀盖、法兰及连接件 |
| 替换判断 | 按铸件标准和设计要求审核 | 按锻件标准和设计要求审核 |
ASTM A105/A105M-26明确覆盖压力系统中的碳钢锻造法兰、管件、阀门和类似零件；ASTM A216/A216M-26覆盖适于焊接的承压碳钢铸件。产品形式不同，是二者不能直接画等号的首要原因。
CF8、CF3、CF8M和CF3M是通用阀门中常见的不锈钢铸件牌号，GB/T 12230-2023对不锈钢铸件的化学成分、热处理、力学性能和检验提出要求。它们常与304、304L、316和316L系列作材料家族层面的近似对照。(GB/T 12230-2023，现行)
| 铸件牌号 | 常见近似变形钢系列 | 常见用途识别 | 重要限制 |
|---|---|---|---|
| CF8 | 304系列 | 奥氏体不锈钢铸造阀体或阀盖 | CF8不是304板材牌号 |
| CF3 | 304L系列 | 低碳奥氏体不锈钢铸件 | 仍按铸件标准验收 |
| CF8M | 316系列 | 含钼奥氏体不锈钢铸件 | CF8M不是316棒材或板材 |
| CF3M | 316L系列 | 低碳含钼奥氏体不锈钢铸件 | 不能只凭“L”或“M”替换 |
这张表使用“近似系列”而不是等号。铸件与锻件、板材、棒材即使属于相近合金体系，也可能具有不同的成分范围、力学性能、热处理和检验要求。
GB/T 20878-2024是现行的不锈钢牌号与化学成分基础标准，于2025年2月1日实施。常见中国牌号可以与UNS/AISI系列进行识别性对照，但具体产品仍要执行板、棒、管、锻件或紧固件各自的产品标准。(GB/T 20878-2024，现行)
| 中国牌号 | 中国统一数字代号 | 常见UNS/AISI系列 | 与阀门的关系 |
|---|---|---|---|
| 06Cr19Ni10 | S30408 | UNS S30400 / 304系列 | 常见棒材、板材及机加工零件材料系列 |
| 022Cr19Ni10 | S30403 | UNS S30403 / 304L系列 | 低碳304系列识别 |
| 06Cr17Ni12Mo2 | S31608 | UNS S31600 / 316系列 | 含钼奥氏体不锈钢系列 |
| 022Cr17Ni12Mo2 | S31603 | UNS S31603 / 316L系列 | 低碳含钼不锈钢系列 |
| 06Cr18Ni11Ti | S32168 | UNS S32100 / 321系列 | 钛稳定化奥氏体不锈钢系列 |
例如，图纸只写“316”时，还不能确定零件应采用铸造CF8M、锻造F316、棒材S31600，还是其他产品形态。设计和采购文件应补全材料标准与交货状态。
CF8和CF8M属于铸件牌号，304和316通常表示变形不锈钢系列。它们可以帮助工程人员理解大致合金体系，却不能替代产品标准。最直观的差异是制造形态，前者通过铸造成形，后者常见于板、棒、管和锻制部件。
CF8通常与304系列作近似对照。采购铸造阀体时应写CF8及其铸件标准；采购阀杆棒材或板制零件时，应写相应变形钢牌号和产品标准。
CF8M通常与316系列作近似对照，其中“M”帮助识别含钼铸造不锈钢系列。是否适用于氯离子、海水、酸性介质或高温工况，仍要依据具体成分、介质浓度、温度、流速和腐蚀数据判断。
CF3M常与316L系列作低碳含钼材料家族对照，但不能把CF3M材料证明书改写成316L，也不能用316L棒材标准代替CF3M铸件标准。
不一定。阀体和阀盖主要承担压力边界，阀杆需要强度、表面质量及抗咬合能力，阀芯、阀座和密封副还要考虑硬度差、磨损、冲蚀与密封性能。相同腐蚀环境下，不同部件仍可能采用不同材料。
| 阀门部件 | 主要材料要求 | 牌号确认重点 |
|---|---|---|
| 阀体、阀盖 | 承压能力、铸造或锻造质量、焊接性 | 产品标准、压力温度额定值、无损检测 |
| 阀杆 | 强度、表面质量、耐蚀和抗咬合 | 棒材标准、热处理、硬度、表面处理 |
| 阀芯、阀瓣 | 冲蚀、磨损、介质腐蚀 | 基体材料、堆焊层或表面强化 |
| 阀座 | 密封、磨损、温度和压差 | 金属密封或软密封体系 |
| 弹簧 | 弹性、疲劳、温度和腐蚀 | 弹簧材料标准与热处理 |
| 紧固件 | 强度、温度、环境腐蚀 | 螺栓螺母配套等级及防咬合 |
因此，“阀门材质316L”不是完整选材说明。它可能只描述阀体，也可能被误解为所有过流和承压零件均为316L系列，应在数据表中逐项列明。
材料替代应形成书面评审，至少比较标准、形态、成分、性能、热处理和检验。特种介质还要增加专项相容性要求。没有这些信息时，对照表只能用于查询，不能签发替代结论。
航空航天高压气体系统还需把材料选择与压力、温度、泄漏率和循环寿命同时评审，可参阅高压气体电磁阀的7个关键选型参数。
材料证明书应能追溯到炉批号、材料标准、牌号、化学成分、力学性能和热处理状态。仅凭阀体铸字、采购名称或手持光谱结果，不能完整替代材料文件和规定检验。
| 核验项目 | 建议检查内容 |
|---|---|
| 材料标识 | 牌号、标准号、炉批号与零件标记一致 |
| 化学成分 | 熔炼分析、成品分析及允许偏差 |
| 力学性能 | 拉伸、硬度、冲击试验及取样要求 |
| 热处理 | 工艺状态、温度记录和批次追溯 |
| 无损检测 | RT、UT、MT或PT方法、比例和验收等级 |
| 专项试验 | 晶间腐蚀、点蚀、铁素体或低温冲击等 |
| 文件一致性 | 图纸、采购规范、证明书和实物标记一致 |
需要材料替代时，应在采购前完成审核，不宜等阀门制造完成后再用一张简化对照表补充证明。
WCB是常见的承压碳钢铸件牌号，可见于GB/T 12229和ASTM A216/A216M体系。正式材料标注应同时写明执行标准和版本。
不是同一种产品形态。WCB通常为碳钢铸件，A105通常为碳钢锻件。两者可能用于相似承压部位，但不能直接互换。
CF8通常与304系列作近似材料家族对照，但CF8是铸件牌号，304通常用于变形钢。采购和验收时不能只写“CF8=304”。
CF8M通常与316系列作近似对照；CF3M更常与低碳316L系列对照。最终仍需核对执行标准、化学成分和产品形态。
不能直接认定。CF8M是铸件牌号，316L通常表示低碳变形不锈钢系列。只有完成标准、成分、性能、热处理和工况审核后才能决定。
不够。还应核对材料证明书、执行标准、炉批号、热处理、力学性能和规定检验，确保文件与实物能够追溯。
阀门材料牌号对照表可以帮助采购、设计和维修人员快速理解WCB、A105、CF8、CF8M、304和316L所属的材料系列。但对照不是等效声明，更不能代替材料标准和工程批准。
提交阀门询价时，建议提供介质、浓度、温度、压力、材料标准、零件部位及专项检验要求。若需要国产化替代，还应同时提供原材料证明书或原设备材料规范。
技术声明： 本文仅用于牌号识别、资料检索和初步沟通，不构成材料等效声明，也不替代设计规范、材料标准、腐蚀评估、材料证明书或客户批准的技术协议。涉及具体阀门时，以最新批准文件为准。
西安汇源特阀公众号
